IPX

12

滴

水

装

置

滴水面积

800×800mm (W×D)

滴水针孔直径

0.4mm

针孔距距

20×20mm

滴水时间

1-99min 每分钟或更多可以通过触摸屏设置

滴水高度

样品距离针头200mm，滴水盘最大离地高度1500mm，可调节

空气压力清洁

试验完毕后，自动排干滴水箱水，然后喷气3分钟，时间可设定

机架材料

镀膜铝合金型材

安装方式

立式安装

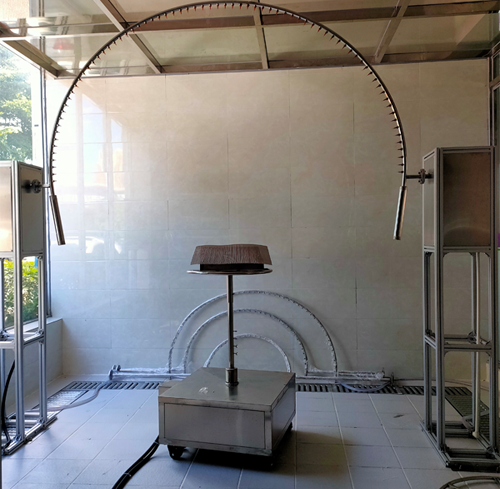

IPX

34

装

置

转盘转速

1～3r/min

摆管半径

R200 mm、R400mm，R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mm（选配）

摆管内径

¢16mm

摆管速度

5～15次/分钟

摇摆角度

120°～320°可设置

摆管摆幅

最大±180°（接近）

喷水孔直径

φ0.4mm

喷水孔径间距

50 mm

流量计算

喷头孔数X0.07L/M=摆管出水流量，可设置喷水流量

IPX

56

装

置

喷头数量

2个；其中IPx5喷头1个，IPx6喷头1个

管径

四分、一寸软压管各一条(3米长）

喷孔内径

φ6.5mm，（IPX5等级）

φ12.5mm，（IPX6等级）

喷水流量

12.5±0.625(L/min)IPX5(等级)

100±5(L/min)IPX6(等级)

喷头连接方式

螺纹连接，与水管采用活套连接，操作简单方便

喷射时间

通用标准3分钟，或更多时间可设定

喷射距离

样品离喷头2.5-3米，由测试人员控制距离

喷头连接软管

带不锈钢丝进口透明软管

喷头材料

304不锈钢

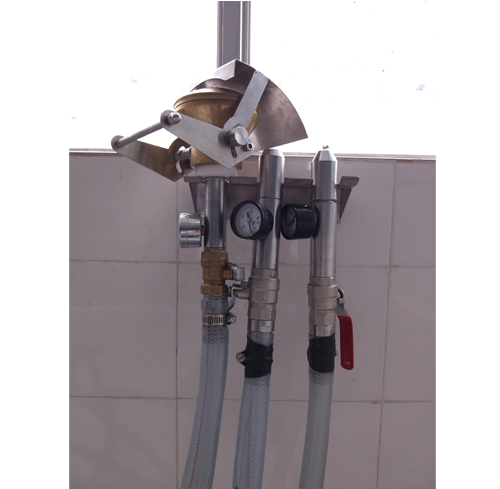

手

持

式

花

晒

喷

头

孔径

0.5mm

喷孔数量

121个φ0.5mm

中间孔

1个孔在中心；2个内圆的圆周上以30°间隔排列12个孔；4个外圆的圆周上以15°间隔排列24个孔

喷头球面直径

S¢75.5mm

喷头材料

黄铜

把手和阀门材料

304不锈钢

喷头挡板

不锈钢材料

压力表

0-0.6MPa

喷水压力

80-150KPa可调节

试验时间

0-30分钟或更多可在触摸屏设置

水箱参数

水箱尺寸

1000×1000×1000 mm（W*D*H）

箱体材料

304不锈钢，厚度2mm

水位

透明软管，陪不锈钢尺观察水位，标尺1.5m

水箱水位控制

不锈钢浮球，溢水孔配合

通

用

转

盘

系

统

转盘直径

500mm其他规格可订做

转盘转速

1-3转/分钟，可调

转盘角度

可倾斜15度

转盘材料

304不锈钢，激光切割而成，配绑带固定样品

带电测试

配防水插座（预先注明，转盘左右转）

转盘高度

双层可调节高度，调节机构为螺杆原理

转盘移动性

四个万向脚轮任意移动，带刹车

转盘承重

50Kg
